是Fe-25Ni-15Cr基高温合金，加入钼、钛、铝、钒及微量硼综合强化。在650℃以下具有高的屈服强度和持久、蠕变强度，并且具有较好的加工塑性和满意的焊接性能。适合制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压力机盘、转子叶片和紧固件等。该合金可以生产各种形状的变形产品，如盘件、锻件、板、棒、丝和环形件等。IncoloyA-286镍基合金提高合金纯洁度，限制气体含量，控制低熔点元素含量，并调整热处理制度，从而使合金的热强性和长期使用性能提高。
交货状态：无缝管：固溶+酸白，长度可定尺；板材：固溶、酸洗、切边；焊管：固溶酸白+RT%探伤，锻件：退火+车光；棒材以锻轧状态、表面磨光或车光；带材经冷轧、固溶软态、去氧化皮交货；丝材以固溶酸洗盘状或直条状、固溶直条细磨光状态交货。

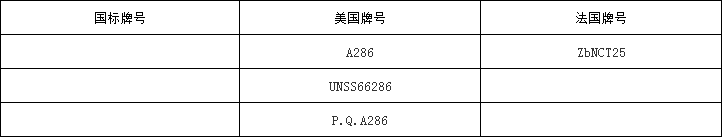

对应牌号：

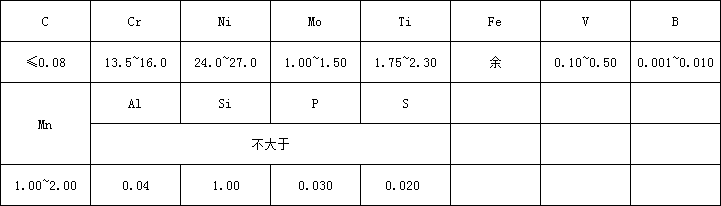

化学成分：
热处理制度：
棒材、圆饼 980～1000℃，1～2h，油冷+700～720℃，12～16h,空冷。
热轧板、冷轧板 980～1000℃，空冷+700～720℃，12～16h，空冷。
冷拉棒 980～1000℃，1～2h，油冷+700～720℃，16h,空冷。
环件毛坯 980～990℃，1～2h，油冷+700～720℃，16h,空冷。
冷镦用冷拉丝 980～1000℃，水冷或油冷+700～720℃，16h,空冷。
注:冷拉棒和冷拉丝标准规定，性能检验不合格时，可以不大于760℃时效16h，合格后交货。
