热处理：
弹性元件：30%~70%冷应变+370°C~480°C，时效2~4小时，空冷
轴尖：90%冷应变+500°C~550°C，时效4小时，空冷
物理性能：
熔点{1372-1405℃}。

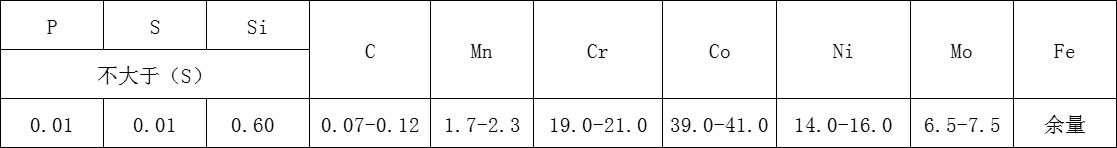

化学成分：

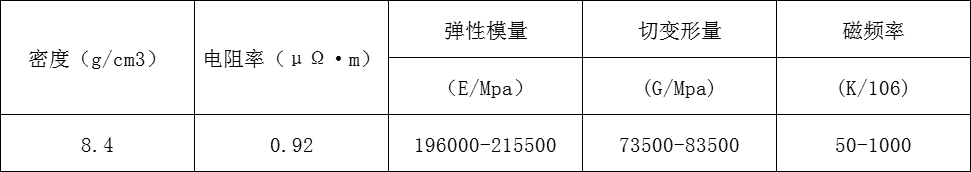

物理性能：

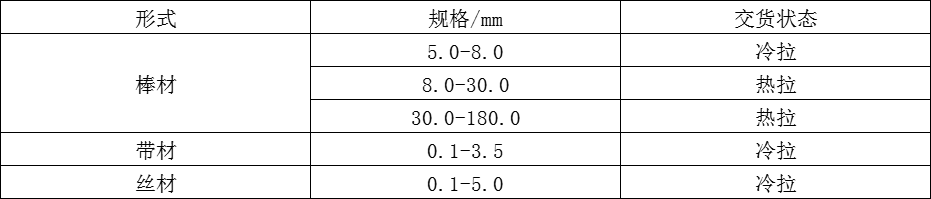

供货形式：
热处理后合金表面出现的氧化皮（膜），可以用碱浸-酸洗联合操作法清除。
3J21是我国在20世纪60年代中期研制的成熟材料，已经生产应用多年。通常，3J21以冷轧带材和冷拉丝材形态供货，也可以根据客户要求提供棒材和锻件等产品。
应用领域：
3J21是钴基弹性合金，综合性能优异，具有高的弹性模量，高的弹性极限，极低的弹性后效（0.02%）。经冷加工其抗拉强度Rm高达2950Mpa。同时还具有高的疲劳寿命，高硬度，高耐磨，缺口敏感性低，工作温度高达400～500℃。主要用于制作轴类，张力丝，特种轴承，对弹性敏感性要求高的弹性元件。
3J21概况：
通过变形来吸收振动和冲击能量，缓和机械或零部件的震动和冲击；利用自身形变时所储存的能量来控制机械或零部件的运动；实现介质隔离、密封、软轴连接等功能。还可以利用弹性材料的弹性、耐蚀性、导磁、导电性等物理特性，制成仪器、仪表元件，将压力、张力、温度等物理量转换成位移量，以便对这些物理量进行测量或控制。
