该合金是早期发展的80Ni-20Cr固溶强化型高温合金，化学成份简单，在800℃以下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。合金经固溶处理后为单相奥氏体，使用过程中组织稳定。主要用于800℃以下工作的涡轮发动机燃烧室部件和在1100℃以下要求抗氧化但承受载荷很小的其他高温部件。

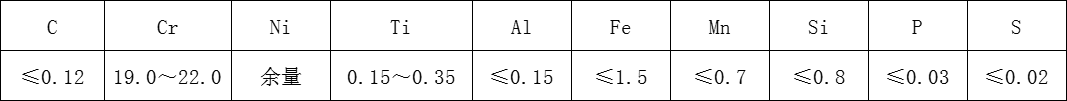

化学成分：

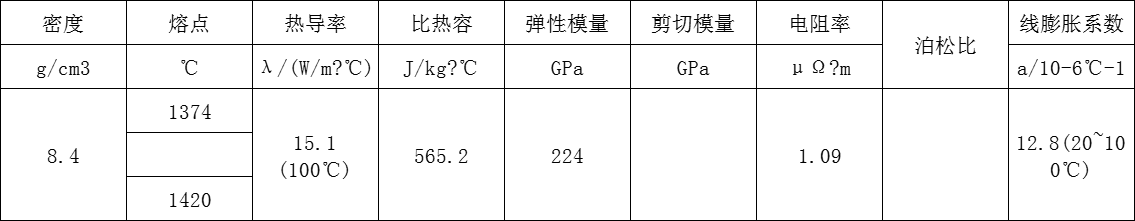

物理性能：
金相组织结构：
该合金在1000摄氏度固溶处理后为单相奥氏体组织，间有少量TiC和Ti(CN)。
工艺性能：
1、该合金具有良好的可锻性能，锻造加热温度1180℃，终锻900℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、热处理后，零件表面氧化皮可用吹砂或酸洗方法清除。
熔炼与铸造工艺：
电弧炉熔炼或电弧炉熔炼加电渣重熔或真空电弧重熔，非真空感应炉加电渣熔或真空电弧炉重熔或真空双联工艺。
应用概况与特殊要求：
该合金已在航空发动机上经过了长期使用考验，主要用于燃烧室和加力燃烧室零部件以及机匣安装边等零部件。
