合金｜alloy
Alloy901
Alloy901 是以Fe-43Ni-12Cr为基，加入钛、铝及相等强化元素的奥氏体型时效硬化合金，并含有微量的硼和较低的碳，经亚稳的γ"[Ni3(Ti、Al)]相弥散强化，微量的铝可抑制γ"向η-Ni3Ti相的转化。合金在650℃以下具有较高的屈服强度和持久强度，760℃以下抗氧化性良好，长期使用组织稳定。该合金是早期发展的较成熟的合金，广泛用于制造在650℃以下工作的航空及地面燃气涡···
- Alloy901
- 是以Fe-43Ni-12Cr为基，加入钛、铝及相等强化元素的奥氏体型时效硬化合金，并含有微量的硼和较低的碳，经亚稳的γ"[Ni3(Ti、Al)]相弥散强化，微量的铝可抑制γ"向η-Ni3Ti相的转化。合金在650℃以下具有较高的屈服强度和持久强度，760℃以下抗氧化性良好，长期使用组织稳定。该合金是早期发展的较成熟的合金，广泛用于制造在650℃以下工作的航空及地面燃气涡轮发动机的转动盘形件（涡轮盘、压气机盘、轴颈等）、静结构件、涡轮外环及紧固件等零部件。
该合金在国外广泛用于航空发动机及地面燃气涡轮上在650℃以下工作的转动件和紧固件，使用寿命较长。国内也已在航空发动机上使用，是经过使用考验的成熟合金。合金锻造进，若工艺参数选择或操作不当时，其性能会显示明显的方向性，并可能引起缺口敏感，但只要严格工艺，就不会出现此现象。该合金膨胀系数接近铁素体型热强合金钢，使得两种材料能够连接面对热账没有特殊规定。
各国牌号：
Incoloy901(美国),Nimonic901(英国),Z8NCDT42(法国)，2.4662(德国)，GH2901（中国）

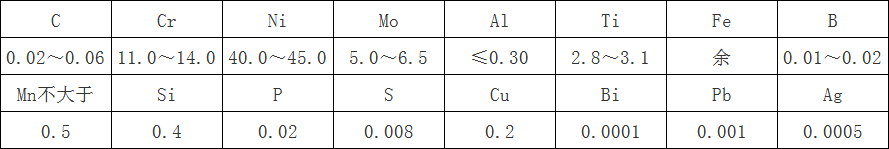

化学成分：
热处理制度：1090℃±10℃，2～3h，水冷或油冷+775℃±5℃，4h，空冷+700～720℃，24h，空冷。
品种规格与状态：可以供应各种盘形锻件、轧环件、棒材及其他锻件。供应状态可经热处理交货或不经热处理交货。
熔炼与铸造工艺：合金采用真空感应加真空电弧重熔的双联工艺生产，也可采用真空感应加电渣重熔工艺。
